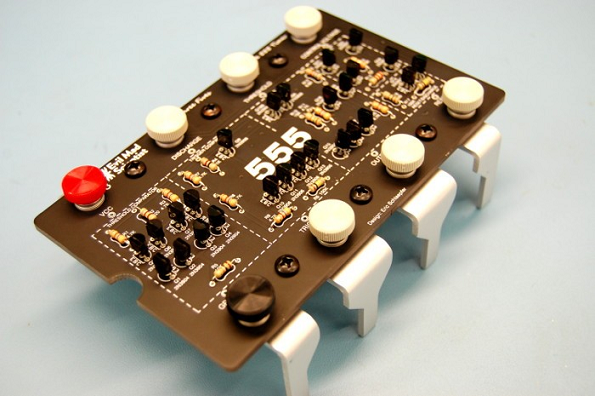

درایو ترانزیستوری تایمر 555:
همان طور که قبلا اشاره شد، بیشینه جریان خروجی برای هر دو حالت چاه و منبع جریان از طریق پین 3 حدودا 200mA در بیشینه ولتاژ تغذیه است.
اما اگر بخواهیم که سایر ادوات توان بالا مانند موتورها و رله ها را کلیدزنی یا کنترل کنیم، باید چگونه عمل کنیم؟
در این صورت باید از یک ترانزیستور برای تقویت جریان خروجی تایمر 555 به منظور تامین توان بزرگ برای درایو بار استفاده کنیم.
نمایی از درایو ترانزیستوری تایمر 555 را در شکل زیر مشاهده می کنید.
اگر جریان بار بزرگ باشد، ترانزیستور در دو مدار شکل بالا، می تواند با ماسفت قدرت یا ترانزیستور دارلینگتون جایگزین شود.
زمانی که از یک بار سلفی مانند موتور یا رله استفاده می شود، بهتر است که از یک دیود هرزگرد (Freewheeling Diode) مستقیما در راستای ترمینال های بار استفاده شود تا ولتاژهای ضدمحرکه (Back EMF) تولید شده توسط سلف جذب شوند و به آی سی آسیبی وارد نشود.
|
|
|
|
