جهش های شکل موج AC:
شکل زیر نمایی از جهش در شکل موج AC را نشان می دهد.

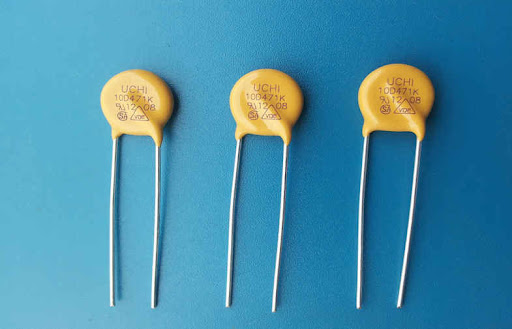

وریستورها در طول منبع اصلی و به صورت فاز به خنثی (Phase-to-Neutral) یا فاز به فاز (Phase-to-Phase) برای کاربردهای AC یا مثبت به منفی (Positive-to-Negative) برای کاربردهای DC، به مدار متصل می شوند و دارای یک ولتاژ نامی متناسب با کاربردشان هستند.
این المان ها همچنین می توانند برای پایدارسازی ولتاژهای DC و مخصوصا محافظت از مدارات الکترونیکی در برابر پالس های ولتاژ بالا مورد استفاده قرار گیرند.
مقاومت استاتیک وریستور:
در شرایط کار عادی، وریستور مقاومت بسیار بالایی از خود نشان می دهد.
در این حالت، وریستور مشابه با دیود زنر عمل می کند و به ولتاژهای پایین تر از حد آستانه یا کلمپ اجازه می دهد تا بدون تغییر باقی بمانند.
اما اگر ولتاژ دو سر وریستور از مقدار نامی آن بالاتر رود، مقاومت موثر وریستور با افزایش ولتاژ به شدت کاهش می یابد.
از قانون اهم می دانیم که مشخصه جریان-ولتاژ یک مقاومت، به شرط اینکه R ثابت باشد، یک خط مستقیم است و جریان الکتریکی با اختلاف پتانسیل پایه های مقاومت نسبت مستقیم دارد.
اما منحنی جریان-ولتاژ یک وریستور، خطی راست نیست که یک تغییر در ولتاژ منجر به تغییری مشخص و خطی در جریان شود.
منحنی مقاومت استاتیک یک وریستور در شکل زیر نشان داده شده است.
|
|
|
|
