تنظیمات اسیلوسکوپ

تنظیمات اسیلوسکوپ:
ابتدا اسیلوسکوپ را روشن کنید. اگر هیچ چیزی به اسیلوسکوپ متصل نباشد، باید یک خط راست روی صفحه نشان داده شود که به این معنی است که ولتاژ ورودی تغییر نمی کند.

اگر خطی راست مشاهده نمی کنید، ابتدا پراب ها را از اسیلوسکوپ خارج کنید. اگر هیچ چیزی روی صفحه نمایش داده نشد، مراحل زیر را انجام دهید.

اسیلوسکوپ استفاده شده در این مطلب، یک اسیلوسکوپ دو کاناله است، یعنی دو ورودی دارد.

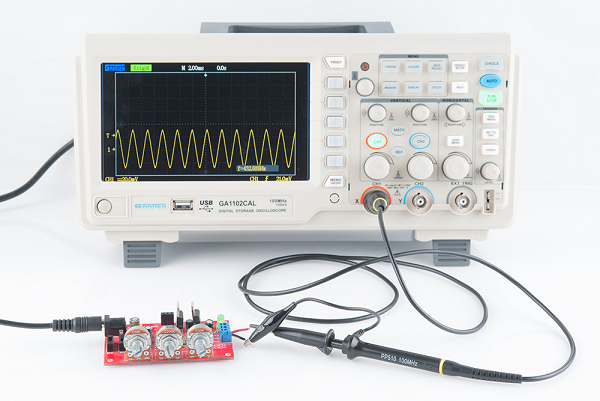

فشار دادن دکمه «channel 1» که در تصویر زیر نشان داده شده است، باعث می شود که ورودی متصل به کانال اول روی صفحه به رنگ زرد نشان داده شود و اگر بار دیگر فشار داده شود، ناپدید می شود.

فشار دادن دکمه «channel 2» ورودی متصل به کانال دوم را به رنگ آبی نشان خواهد داد. اسیلوسکوپ ممکن است فقط یک ورودی داشته باشد، در این صورت دکمه های انتخاب کانال وجود نخواهند داشت.

البته ممکن است بیشتر از دو ورودی هم وجود داشته باشد. اسیلوسکوپ های آنالوگ کانال های مختلف را به رنگ های مختلف نشان نخواهند داد و همه را با رنگ سبز نشان می دهند.

ممکن است شما بر روی یک ناحیه سیاه از فضا زوم (Zoom) کرده باشید. در این صورت باید دستگیره «volts/div» را در خلاف جهت عقربه های ساعت بچرخانید تا از حالت زوم خارج شود.

همچنین دستگیره کنترل موقعیت عمودی (Vertical Position) را بچرخانید تا یک خط راست در مرکز صفحه دیده شود.

اطمینان حاصل کنید که اسیلوسکوپ در مد «x-y» نباشد.

از دستگیره های volts/div و vertical position برای قرار دادن خط افقی خود در مرکز صفحه نمایش استفاده کنید و مقدار volts/div را برای شروع برابر با 1ms قرار دهید.
