تنظیمات مقیاس (Scale):

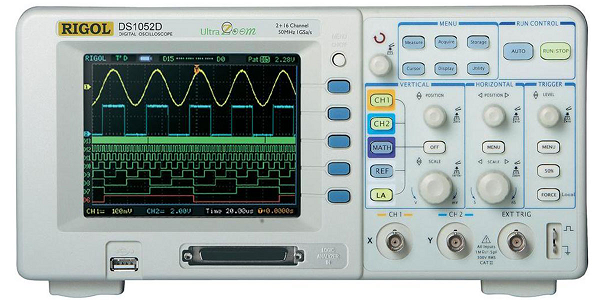

اسیلوسکوپ5

ابزارهای volts/div، time/div و vertical position را به نحوی تنظیم کنید که شکل موج را روی صفحه اسیلوسکوپ مانند تصویر زیر مشاهده کنید.

شکل موج نهایی پس از انجام تنظیمات

برای ورودی از آردوینو از پارامترهای زیر استفاده کنید:

Volts/div = 1V

تنظیم volts/div=1

time/div = 1ms

تنظیم time/div=1ms

vertical position باید به نحوی باشد که موج حول خط عمودی مرکز صفحه نوسان کند.

تنظیم شکل موج حول خط عمودی مرکزی

از طریق قرار دادن این سه ابزار و نیز horizontal position در موقعیت های مختلف، به صورت تجربی با نحوه کار آن ها آشنا شوید. تصاویر زیر جزئیات بیشتری را نشان می دهند.

نوسان شکل موج حول خط افقی مرکزی

شکل زیر افزایش time/div برای تنظیم افقی شکل موج را نشان می دهد.

افزایش time/div برای تنظیم افقی شکل موج

اگر در تنظیم شکل موج برای قرار گرفتن در مرکز صفحه مشکل دارید، پاسخ به سوالات زیر ممکن است به شما کمک کند:

  • آیا اسیلوسکوپ در مد AC coupling است؟
  • آیا پراب به اسیلوسکوپ متصل است؟
  • آیا گیره سوسماری پراب به زمین متصل شده است؟
  • آیا مولد شکل موج یا آردوینو یا تایمر 555 به درستی کار می کنند؟
  • آیا کانال درست انتخاب شده است؟

انجام کارهای زیر می توانند به رفع مشکل کمک کند:

  • volts/div را به مقدار بیشینه آن تنظیم کنید.
  • vertical position را در صفر تنظیم کنید.
  • وضعیت (toggle) کانال را تغییر دهید.
