مد X-Y در اسیلوسکوپ

مد X-Y در اسیلوسکوپ:
در مقدمه به این موضوع اشاره شد که منحنی روی اسیلوسکوپ نشان دهنده رابطه بین ولتاژ و زمان است. اما گاهی ممکن است لازم باشد که یک ولتاژ بر حسب ولتاژ دیگری ترسیم شود.

این کاربرد مخصوصا برای ترسیم منحنی جریان-ولتاژ در دیود یا سایر المان ها مفید است. شکل زیر یک نمودار x-y از دو کانال بر حسب یکدیگر را نشان می دهد.

سیگنال زرد رنگ مربوط به ورودی کانال 1 و سیگنال آبی رنگ مربوط به ورودی کانال دوم است.

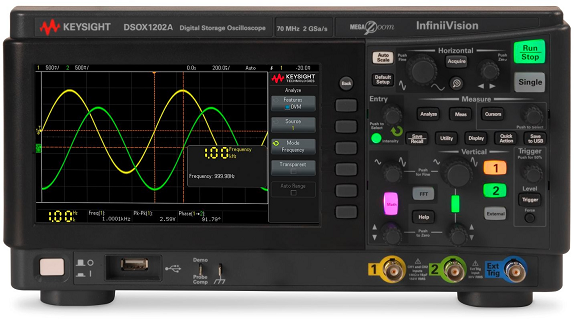

شکل زیر، ورودی هر کدام از کانال ها را بر حسب زمان نشان می دهد.
