تعریف فیوز مینیاتوری

تعریف فیوز مینیاتوری:

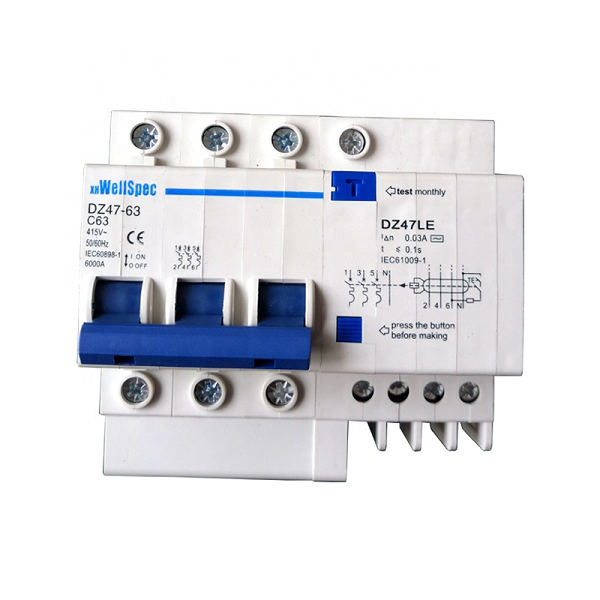

فیوز مینیاتوری یا به عبارت بهتر، کلید مینیاتوری (Miniature Circuit Breaker) یا به اختصار، MCB یکی از تجهیزات پرکاربرد الکتریکی است که برای قطع بار، حفاظت و ایزولاسیون یک بخش مدار مانند موتورها، روشنایی، مدارهای کنترل و… بسیار مورد استفاده قرار می گیرد.

فیوزهای مینیاتوری در انواع یک، دو، سه و چهار پل برای جریان ها و ولتاژهای مختلف ساخته شده و مورد استفاده قرار می گیرند.

فیوزهای مینیاتوری دو عملکرد اصلی انجام می دهند که یکی حفاظت در برابر اضافه جریان و دیگری، حفاظت اتصال کوتاه است.

مدارشکن یا قطع کننده مدار مینیاتوری، یک قطعه الکترومکانیکی است که در صورت افزایش و رسیدن جریان به یک جریان از پیش تعیین شده، مدار را قطع می کند. کلید مینیاتوری را می توان با یک فیوز معمولی در جعبه توزیع تعویض کرد.

بعد از آنکه MCB به دلیل اضافه جریان یا اتصال کوتاه عمل کند، می توان وضعیت آن را به صورت دستی در حالت اولیه قرار داد.

فیزوهای مینیاتوری تکفاز 230 ولت AC و انوع سه فاز آن ها 415 ولت AC هستند و MCBهای DC، در ولتاژ 220 ولت کار می کنند. فیوزهای مینیاتوری را می توان به صورت دستی وصل یا قطع کرد.

چهار نماد رایج فیوزهای مینیاتوری در شکل زیر نشان داده شده است.
