ساختار درون یک برد بورد

ساختار درون یک برد بورد چگونه است؟

پایه قطعات به این دلیل به خوبی درون سوراخ های بردبورد قرار می گیرند که درون آن ها ردیف هایی از گیره ها تعبیه شده است. وقتی یک بردبورد را باز کنیم، گیره هایی به شکل زیر را خواهیم دید.

مطابق شکل زیر، وقتی قطعه ای را فشار می دهیم، پایه های آن بین دو لبه گیره ها قرار می گیرند.

برخی بردبوردها از پلاستیک شفاف ساخته شده اند و گیره های فلزی درون آن ها را می توان به راحتی مشاهده کرد.

اغلب بردبوردها یک لایه زیرین دارند که از گیره فلزی آن ها محافظت می کند. این لایه، معمولاً چسبناک است و با برداشتن لایه نازکی از آن، می توان بردبورد را در محل مورد نظر مانند (یک ربات، یک سطح ساکن و…) چسباند.

در برد بورد سمت راست شکل زیر، لایه محافظ زیرین به طور کامل برداشته شده و در سمت چپ، تنها لایه نازک برداشته شده تا بردبورد روی سطح مورد نظر چسبانده شود.

آیا برای استفاده از برد بورد به ابزار خاصی نیاز داریم؟
برای نصب قطعات روی بردبورد، معمولاً به به ابزار خاصی نیاز نیست. البته، تعدادی از قطعات الکترونیکی بسیار کوچک هستند و به سختی می توان آن ها را در دست گرفت و با آن ها کار کرد. در این مواقع، یک دَم باریک یا موچین کار مونتاژ قطعات را ساده تر خواهد کرد.

چه قطعاتی را می توان روی برد بوردها نصب کرد؟

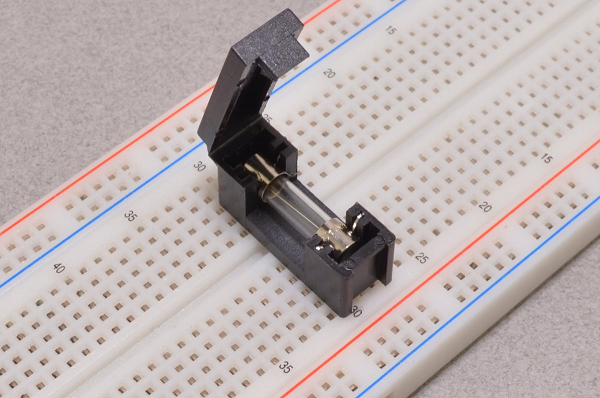

اغلب قطعات الکترونیکی را که پایه فلزی دارند، می توان روی بردبوردها نصب کرد.

برخی اوقات، قطعات الکترونیکی (مانند آی سی ها) به جای پایه های بلند، پین دارند و آن ها را نیز به سادگی می توان در برد بوردها به کار برد، به طوری که پایه های آن ها در دو طرف خط میانی بردبورد قرار می گیرد.

سوراخ بردبوردها به گونه ای است که وقتی پایه قطعات درون سوراخ آن ها قرار گیرد، محکم در آن قرار می گیرند و اگر بردبورد را برعکس کنیم، هیچ یک از آن ها از سوراخ بیرون نمی آیند.

همچنین، به راحتی می توان قطعات را با دست جدا کرد.
