انواع مقاومت ها در الکترونیک

انواع مقاومت ها در الکترونیک:
مقاومت ها در شکل ها و اندازه های متنوعی وجود دارند. از نظر نحوه نصب، مقاومت ها در دو نوع «سوراخ کامل» (Plated Through-Hole) یا PTH یا «فناوری نصب سطحی» (Surface-Mount Technology یا Surface-Mount Device) یا SMT/SMD موجودند.

مقاومت های سوراخ کامل پایه های بلندی دارند که فلز آن ها قابلیت خم شدن دارد و می توان آن را به صورت دستی روی برد مدار چاپی یا PCB نصب کرد.

این مقاومت ها معمولاً در برِدبُردها (Breadboard)، نمونه های اولیه یا هرگونه دیگری که لحیم به کوچکی مقاومت های SMD با اندازه 0٫6 میلی متر نیست مورد استفاده قرار می گیرند.

پایه های بلند این مقاومت ها معمولاً کوتاه می شوند و سپس نصب می گردند تا فضای کمتری اشغال شود.

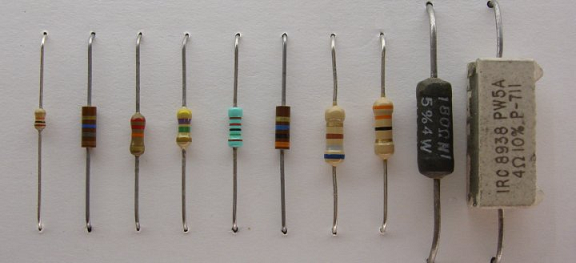

رایج ترین مقاومت های سوراخ کامل، مقاومت های محوری (Axial) هستند که اندازه آن ها متناسب با توان نامی شان است.

شکل زیر یک مقاومت 0٫5 واتی را با اندازه 9٫2 میلی متر و یک مقاومت 0٫25 واتی را با طول 6٫3 میلی متر نشان می دهد.

مقاومت های نصب سطحی معمولاً به صورت مستطیلی سیاه هستند که از دو طرف نقره ای، درخشان و رسانا هستند و ضخامت کمتری دارند. لبه مقاومت های SMD رسانا است.

این مقاومت ها روی PCBها و معمولاً توسط یک ربات نصب می شوند (زیرا بسیار کوچک هستند).

مقاومت های SMD در اندازه های استاندارد 0805 (طول 0٫8 میلی متر و عرض 0٫5 میلی متر)، 0603 یا 0402 موجود هستند.

این مقاومت ها در مدارهای مجتمع و طراحی هایی که در آن ها فضا محدود است مورد استفاده قرار می گیرند.
