ساختار مقاومت ها در الکترونیک

ساختار مقاومت ها در الکترونیک:

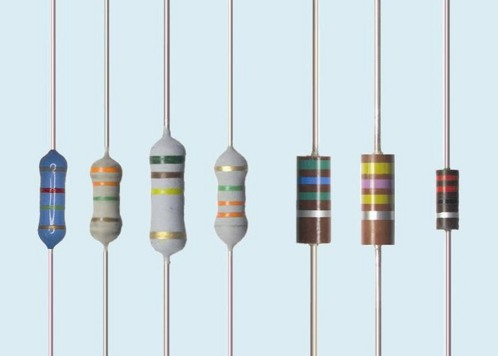

مقاومت ها را می توان با مواد مختلفی ساخت. رایج ترین موادی که مقاومت ها از آن ها ساخته می شوند، کربن، فلز یا فیلم اکسید فلز هستند.

در این مقاومت ها، یک فیلم نازک از ماده رسانا (البته همچنان دارای مقاومت) در یک مارپیچ حلزونی پیچیده شده و با یک ماده عایق پوشانده می شود.

اغلب مقاومت های بدون زوائد و سوراخ کامل، از ترکیبات فیلم کربن یا فیلم فلز ساخته شده اند.

شکل زیر، برشی از مقاومت های فیلم کربن را نشان می دهد.

مقادیر مربوط به مقاومت های بالا، به ترتیب، برابر با 27 اهم، 330 اهم و 3٫3 مگااهم هستند. درون هر مقاومت یک فیلم کربن پیچانده شده که دارای پوشش عایق است.

همان طور که می بینیم، هرچه تعداد پیچ ها بیشتر باشد، مقدار مقاومت نیز بیشتر است.

سایر مقاومت های سوراخ کامل ممکن است سیم پیچی شده یا از ورق فلزی بسیار نازک ساخته شوند.

این مقاومت ها معمولاً گران تر هستند و از آنجایی که مشخصه های ویژه ای مانند توان و محدوده دمای حداکثر بالاتر دارند، در کاربردهای خاصی مورد استفاده قرار می گیرند.

مقاومت های نصب سطحی معمولاً در انواع فیلم ضخیم یا نازک وجود دارند.نوع فیلم ضخیم آن ها معمولاْ ارزان تر است، اما دقت کمتری نسبت به انواع فیلم نازک دارد.

در هر دو نوع این مقاومت ها، یک فیلم کوچک از آلیاژ فلز مقاومتی بین یک پایه سرامیکی و یک پوشش شیشه ای/اپوکسی فشرده شده و سپس به لبه های هادی انتها متصل می شود.
