ترانسفورماتور جریان دستی

ترانسفورماتور جریان دستی:
امروزه، انواع خاصی از ترانسفورماتورهای جریان در دسترس هستند. یک نوع محبوب و قابل حمل که برای اندازه گیری جریان مدار به کار می رود، «کلمپ متر» (Clamp Meter) است.

کلمپ مترها حول یک هادی حامل جریان باز و بسته می شوند و جریان را با تعیین میدان مغناطیسی اطراف آن، معمولاً روی یک نمایشگر دیجیتال نشان می دهند. هنگام قرائت جریان، چنگک کلمپ متر باید بسته باشد.

مشابه این کلمپ های دستی نوع ترانس جریان، ترانس های جریان هسته بریده نیز وجود دارند که یک سمت آن ها قابل جدا شدن است به گونه ای که هادی بار یا شین برای نصب آن قطع نشوند.

این انواع برای جریان های 100 تا 5000 آمپر مورد استفاده قرار می گیرند و اندازه قاب مربعی آن ها از 1 تا 12 اینچ است (25 تا 300 میلی متر).

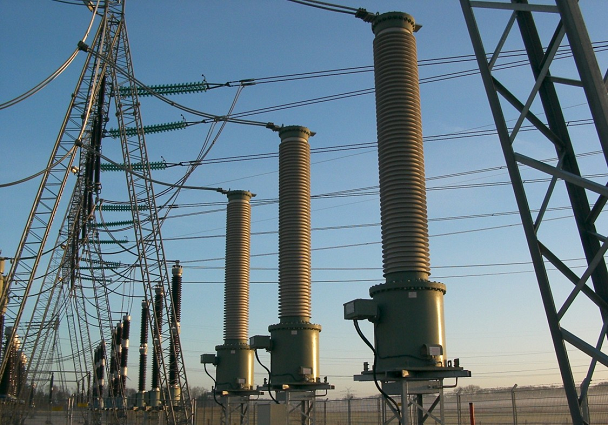

ترانسفورماتور جریان نوعی ترانسفورماتور ابزار دقیق است که برای تبدیل جریان اولیه به جریان ثانویه در یک بستر مغناطیسی مورد استفاده قرار می گیرد.

سیم پیچی ثانویه ترانس جریان، جریانی بسیار کوچک تر از جریان سیم پیچ اولیه را فراهم می کند که می توان از آن برای آشکارسازی اضافه جریان، کمبود جریان، جریان پیک یا جریان متوسط استفاده کرد.

اولیه یک ترانسفورماتور جریان همواره به صورت سری با هادی اصلی قرار داده می شود.

برای سادگی اندازه گیری، جریان ثانویه نامی 1 یا 5 آمپر است. ثانویه یک ترانسفورماتور جریان هیچ گاه نباید مدار باز باشد.
