محاسبه باتری یو پی اس:

با توجه به عوامل تأثیرگذاری که در انتخاب اندازه و تعداد باتری یو پی اس بیان شد، می توانیم یک فرمول ساده تشکیل دهیم و همه این عوامل را در آن وارد کنیم. این فرمول به صورت زیر است:

که در آن، پارامترها به شرح زیر هستند:

IBattery جریانی که باید باتری تأمین کند.
t زمان تغذیه بار بر حسب ساعت.
P load توان بار.
V DC ولتاژ باس DC.
η inverter بازده اینورتر.
و m هر ضریبی که به نوع باتری مربوط است، مثل ضریب مربوط به منحنی تخلیه باتری.

مثال:
فرض کنید می خواهیم تعداد و ظرفیت باتری مناسبی را برای تأمین توان 60 دقیقه ای بارهایی که مجموع توان آن ها 1000 وات است محاسبه کنیم. یک UPS در اختیار داریم که مقدار ولتاژ باس DC آن برابر با 36 ولت است.

طبق اطلاعات سازنده UPS، بازده اینورتر 70 درصد و جریان نامی شارژر 10 آمپر است. فرض کنید باتری ها 12 ولتی هستند.

انتخاب یو پی اس

حل: ابتدا باید جریان لازم بار و اینورتر را تعیین کنیم. جریان بار برابر است با:

با توجه به اطلاعات مسئله، داریم:

طبق قاعده سرانگشتی مربوط به ماهیت نمایی مربوط به منحنی های تخلیه باتری، مقدار جریان در ضریب 1.5 ضرب کرده ایم.

بنابراین، ظرفیتی که باید باتری یا باتری ها تأمین کنند، برابر با 59.52 آمپر است. با توجه به مدت عملکرد یک ساعت، ظرفیت نیز برابر است با:

در نتیجه، ظرفیت باتری های باید 59.52 آمپر-ساعت باشد. برای آنکه ولتاژ ورودی 36 ولت تأمین شود، سه باتری 12 ولتی را باید با هم سری کنیم.

حال، مقدار ظرفیت هر باتری باید چقدر باشد؟ از آن جایی که سه باتری به صورت سری قرار داده شده اند، جریانی که از آن ها می گذرد با هم برابر است.

در نتیجه، آمپر-ساعت آن ها نیز با هم برابر خواهد بود. بنابراین، ظرفیت هریک از باتری ها باید برابر با 59.52 آمپر-ساعت باشد. اما باتری با این ظرفیت در بازار موجود نیست.

بنابراین، نزدیکترین ظرفیت بزرگ تر از آن، یعنی 65 آمپر-ساعت را انتخاب می کنیم.

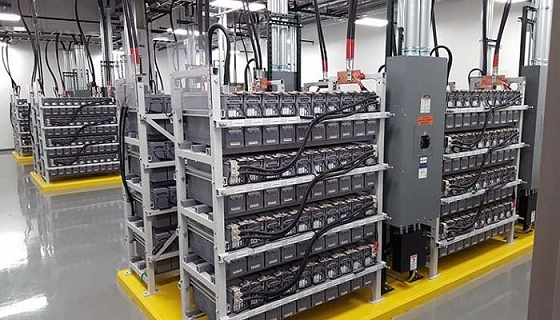

اتصال سری باتری‌ها
