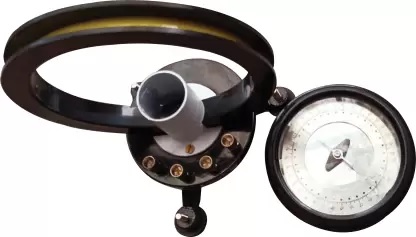

تعریف نیروی میراکننده در دستگاه اندازه گیری الکتریکی:
گشتاور منحرف کننده و گشتاور کنترل کننده که به وسیله سیستم های مرتبط با آنها تولید شده اند، الکترومکانیکی هستند.
به دلیل نیروی اینرسی تولید شده توسط این سیستم ها، عقربه اشاره گر هنگام رسیدن به محل نهایی خود نوسان خواهد کرد.
به این ترتیب، زمان لازم برای اندازه گیری افزایش خواهد یافت. برای اینکه نوسانات میرا شوند، استفاده از یک نیروی میراکننده لازم خواهد بود.
این نیرو به وسیله سیستم های مختلفی تولید می شود:
میرایی به وسیله اصطکاک در هوا:
شکل زیر را در نظر بگیرید:
شکل (12)
مطابق شکل، اشاره گر و پیستون به صورت مکانیکی به میله لغزان متصل شده اند. هنگامی که اشاره گر در جهت عقربه های ساعت نوسان می کند، پیستون به سمت داخل حرکت می کند و هوای داخل سیلندر فشرده می شود.
اگر اشاره گر در جهت خلاف عقربه های ساعت نوسان کند، پیستون به سمت بیرون حرکت می کند و فشار هوای داخل سیلندر کاهش پیدا می کند.
به این ترتیب، فشار هوای بیرون بیشتر از فشار داخل سیلندر خواهد شد. به همین دلیل، پیستون به سمت پایین حرکت خواهد کرد.
در این حالت، اشاره گر تمایل دارد که در جهت خلاف عقربه های ساعت حرکت کند.
میرایی جریان گردابی:
یک دیسک آلومینیومی دوار را مانند شکل زیر در نظر بگیرید:
شکل (13)
این دیسک به میله لغزان متصل شده است و به دلیل میدان مغناطیسی تولید شده توسط آهنربای دائم در مجاورت آن حرکت خواهد کرد.
دیسک در هنگام نوسان، خطوط شار مغناطیسی تولید شده توسط آهنربای میراکننده را قطع می کند. طبق قانون فارادی، یک نیروی محرکه الکتریکی (EMF) داخل دیسک دوار القا خواهد شد.
از آنجایی که دیسک مسیرهای بسته دارد، در داخل آن جریان های گردابی به وجود می آید.
طبق قانون لنز، جریان داخل دیسک نیرویی را به وجود می آورد که با نیروی نوسان دیسک مخالفت می کند. نیروی میراکننده را می توان با تغییر مکان آهنربا نسبت به دیسک دوار تغییر داد.
|
|
|
|
