مزایا و معایب شیر پروانه ای:

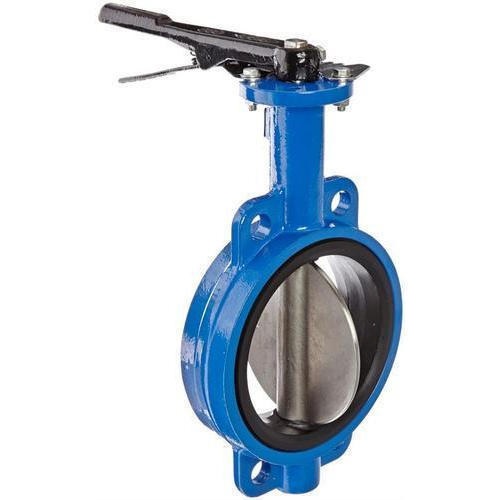

شیر پروانه ای یا «باترفلای ولو» (Butterfly Valve)، یکی دیگر از انواع valve با چرخش 90 درجه ای و عملکرد کنترلی است.

مکانیک7

حرکت دورانی دیسک های دایره ای یا مستطیلی شکل در این نوع شیر، امکان توقف، تنظیم و شروع جریان در سیستم های پایپینگ را فراهم می کند. به دلیل چرخش یک چهارم محرک ولو، سرعت تنظیم جریان با استفاده از این شیر بالا است.

شیرهای پروانه ای در سیستم هایی به کار می روند که نیاز زیادی به قطع و وصل جریان وجود نداشته باشد. این شیرها برای کنترل جریان انواع سیالات گازی، مایع و دوغابی در صنایع مختلف (حتی با فشار و دمای عملیاتی بالا) به کار می روند.

محرک باترفلای ولو معمولا دارای جعبه دنده ای است که فلکه را به ساقه متصل می کند. این پیکربندی باعث کاهش نیروی مورد نیاز و کاهش سرعت تنظیم جریان می شود. هنگام نصب و راه اندازی، شیر باید در وضعیت باز قرار داشته باشد. بسته بودن شیر پروانه ای در حین عملیات نصب، قرار گرفتن نشیمنگاه در مقابل دیسک و باز شدن دشوار شیر را در پی دارد.

اجزای شیر پروانه ای:
ساختار کلی باترفلای ولو در تصویر زیر نشان داده شده است.

اجزای شیر پروانه ای

مطابق با تصویر بالا، بخش های اصلی شیر پروانه ای عبارت هستند از:

  • عملگر فلکه ای.
  • جعبه دنده.
  • ساقه.
  • بدنه.
  • دیسک.
  • نشیمنگاه.

انواع ولو پروانه ای:
انواع ولو پروانه ای بر اساس ساختار کلی و پیکربندی ساقه عبارت هستند از:

انواع شیر پروانه ای بر اساس ساختار:

  • شیر پروانه ای فلنج دار.
  • شیر پروانه ای ویفری.
  • شیر پروانه ای لاگ (دور سوراخ).
  • شیر پروانه ای جوشی.

انواع شیر پروانه ای بر اساس اختلاف فاصله محور دیسک با محور ساقه:

  • شیر پروانه ای بدون انحراف (هم مرکز).
  • شیر پروانه ای با انحراف دوگانه.
  • شیر پروانه ای با انحراف سه گانه.

مزایا و معایب شیر پروانه ای:
از اصلی ترین مزیت های شیرهای پروانه ای می توان به موارد زیر اشاره کرد:

  • اشغال فضای کم و وزن کمتر نسبت به دیگر انواع ولو.
  • زمان عملیاتی پایین.
  • هزینه نسبتا پایین نگهداری.
  • کم بودن افت فشار در مسیر شیر.
  • قابلیت به کارگیری برای عبور سیالات شیمیایی یا خورنده به دلیل بهره مندی از نشیمنگاه غیر فلزی.

موارد زیر، برخی از محدودیت های مهم باترفلای ولو را معرفی می کنند:

  • کنترل و تنظیم محدود به دلیل پایین بودن بازه اختلاف فشار عملیاتی و باز شدن 30 تا 80 درجه ای دیسک.
  • امکان رخ دادن کاویتاسیون و خفگی جریان به دلیل نوسان دائمی دیسک.
  • درزبندی ضعیف.
