اجزاء مختلف آیفون تصویری

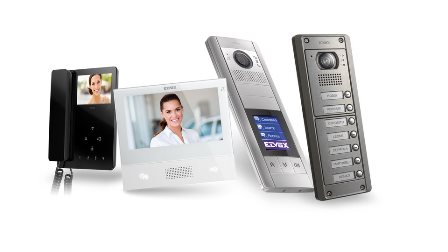

پنل یا صفحه کلید
صفحه کلید دربازکن های تصویری در ورودی ساختمان و در ارتفاع 145 سانتی متری از سطح زمین نصب می‌شود. این پنل در طرح ها و مدل های متنوع توسط شرکت های مختلف با رعایت استانداردهای لازم تولید می‌شود و دارای قسمت های زیر می باشد:

• بدنه: بدنه پنل از جنس آلومینیوم آلیاژی است.
• دوربین: وظیفه دوربین دریافت تصاویر و ارسال آنها به مانیتور در دو حالت رنگی یا سیاه و سفید می‌باشد.
• محافظ لنز دوربین: برای کنترل تأثیر نور بر تصاویر، شیشه محافظ روی لنز دوربین نصب می شود.
• LED دریافت اشعه مادون قرمز: آنها تصاویر افراد را در شب به وضوح نشان می دهند.
• میکروفن صدا
• بلندگو
• کلیدهای زنگ
• پیچ های تنظیم دوربین
• پایانه های اتصال سیم مانیتور به پنل
• سیستم اتصال تغذیه
• سیستم اتصال درب بازکن

منبع تغذیه
وظیفه این قسمت برق رسانی به کل سیستم آیفون است. منبع تغذیه دارای دو عدد ترمینال ورودی برای برق 220 ولت شهری و چهار ترمینال خروجی 12 ولتی می‌باشد. دو عدد از چهار ترمینال خروجی مربوط به برق 12 ولت مستقیم برای مدار مکالمه و تصویر می‌باشد و دو عدد دیگر شامل برق 12 ولت جریان متناوب برای قفل درب بازکن است.

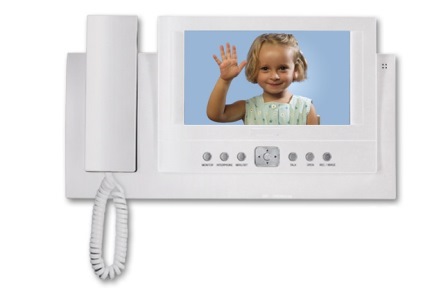

مانیتور
مانیتور یا نمایشگر از چند قسمت شامل دکمه مکالمه داخلی، دکمه نمایش تصویر، دکمه درب بازکن، گوشی، دیود LED، دکمه خاموش و روشن کردن و بلندگوی پخش زنگ تشکیل شده است.

قفل درب بازکن
قفل درب بازکن یک وسیله مکانیکی شامل اب بو پین، فنر، اهرم و اجزاء انتقال انرژی است. در آیفون های تصویری درب به دو روش باز می شود. در روش اول از فنر و انرژی ذخیره شده در آن برای آزاد کردن زبانه استفاده می شود و در روش دوم زبانه توسط یک مگنت به داخل رفته و درب باز می شود.
