سنسور دور موتور یا سنسور موقعیت میل لنگ

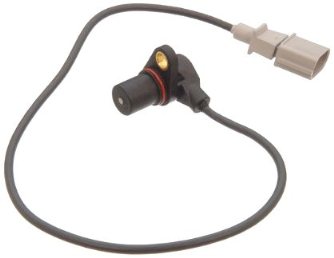

سنسور دور موتور یا سنسور موقعیت میل لنگ (Crankshaft position sensor) که Engine Speed Sensor یا ESS نیز نامیده می شود یک قطعه الکتریکی نسبتاً مدرن در موتورهای درون سوز است که داده های موقعیت مکانی پیستون و سرعت دورانی میل لنگ را به دست می آورد.

سنسور

این داده ها به قسمتی به نام واحد فرمان موتور منتقل شده و موتور از آنها برای مدیریت زمان در سامانه جرقه زنی و دیگر فرایندها استفاده می کند.در نسل قبلی خودرو ها قبل از اینکه حسگر موقعیت الکتریکی مورد استفاده قرار گیرد، دلکو وضیفه تنظیم زمان جرقه زنی را در موتور بر عهده داشت.

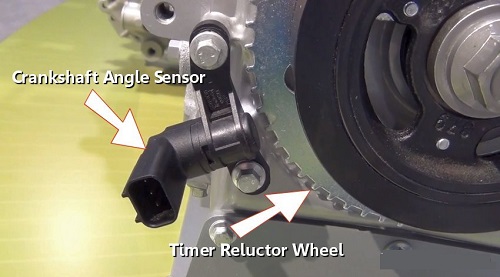

این سنسور ممکن است در جلوی موتور و نزدیکی پولی میل لنگ یا در قسمت عقب موتور روی پوسته کلاچ و در نزدیکی فلایویل قرار گرفته باشد که وضعیت میل لنگ را نسبت به نقطه مرگ بالا تعیین و علائم را به ای سی یو ارسال میدارد.ای سی یو برای پاشش صحیح و جرقه صحیح از این علائم استفاده می کند.

وظایف سنسور دور موتور یا سنسور موقعیت میل لنگ:
- اعلام حرکت فلایویل به ECU که می تواند منتج از انجام استارت و یا هل دادن خودرو در دنده باشد تذکر مهم بنا به ویژگی بالا خودرو های انژکتوری را با هل دادن نیز می توان روشن نمود که البته ما آن را در پژو توصیه نمی کنیم.زیرا در خودرو پژو که تسمه لاستیکی دندانه دار استفاده شده، ضربه محکم رها کردن ناگهانی پدال کلاچ می تواند با توجه به اینرسی میل سوپاپ باعث در رفتن یک یا دو دندانه تسمه از روی دندانه های پولی شود و در این حالت خودرو بدون اینکه ایرادی را توسط دستگاه های عیب یاب اعلام کند دیگر قابل تنظیم نخواهد بود.

  • - اعلام نقطه مرگ بالا به ECU جهت تحریک آن به صدور دستور های پاشش انژکتور و ایجاد جرقه.
  • - اعلام دور موتور به دورسنج از طریق ECU.
  • - ارائه آوانس استاتیکی به ECU.

به صورت خلاصه محاسبه زمان جرقه، محاسبه و تنظیم دور آرام، تشخیص حالت موتور از وظایف و کاربردهای اصلی سنسور دور موتور یا سنسور موقعیت میل لنگ است.مشکلات سنسور دور موتور یا سنسور موقعیت میل لنگ:

  • 1- روشن نشدن خودرو به دلیل ارسال نشدن سیگنال ها به ECU برای پاشش سوخت.
  • 2- نمایش ناصحیح دور موتور خودرو در زمان روشن بودن ماشین.
  • 3- ایجاد حالت CUT OFF قبل از رسیدن دور موتور به رد لاین.
  • 4- ثابت ماندن یا حرکت نکردن یا پرش های ناگهانی دور سنج از یک دور موتور مشخص.
  • 5- قطع شدن پمپ بنزین هنگام استارت

نکته: در خودروهای که دارای سنسور میل سوپاپ هستند باسوختن این سنسور خودرو روشن می‌شود ولی دور موتور از 3٫5 الی 4٫5 بالاتر نمیرود.

نوع القائی و مغناطیسی این سنسور که در اکثر خودروهای ایرانی متداول است به دلیل سادگی (آهنی ربا، هسته آهنی، سیم پیچ) معمولاً خرابی ندارد و فقط بخاطر قرار گرفتن بالای فلایویل ممکن است با براده آهن و گریس و روغن کثیف شود که بسادگی قابل تمیزکردن است.

روش تعمیر و تعویض سنسور دور موتور یا سنسور موقعیت میل لنگ:
تعمیر و تمیز کردن: سنسوردور موتور را خارج کرده ونوک ان را از ذرات براده اهن وکربن وروغن تمیز کنید.
تعویض: سنسوردور موتور را با سنسور نو جایگزین کنید.

تست اهمی سنسور دور موتور یا سنسور موقعیت میل لنگ:
یک سر اهم متر را به پایه یک و سر دیگر را به پایه 2 وصل می کنیم و اهم را می خوانیم. در پژو405 و پارس و سمند 300 تا 400 اهم و در پراید 320 تا 400 اهم و در پژو 206 بین 200 تا 400 اهم باید باشد، در غیر این صورت خراب است.

انواع سنسور موقعیت میل لنگ:

  • 1- نوری
  • 2- IC اثر هال
  • 3- القائی (مغناطیسی)

نوع القائی متداول ترین نوع به خصوص در خودروهای ایرانی است.طرز کار این نوع سنسور دور موتور به این شکل می باشد:
در حالتی که سنسور روی پوسته ی کلاچ قرار گرفته بر روی فلایویل دو دنده خالی وجود دارد(جای 60 دنده هست ولی 58 دنده وجود دارد).حین کارکرد موتور زمانی که دنده ها از مقابل سنسور مغناطیسی عبور کردند.(سنسور از یک آهنربای دائم و یک سیم پیچ تشکیل شده) میدان مغناطیسی آن تغییر کرده ولتاژ مناسبی را ایجاد می کند.ولتاژ خروجی از این سنسور توسط ای سی یو برای تعیین وضعیت مناسب سوخت و جرقه موتور مورد استفاده قرار می گیرد.فلایویل موتورهای انژکتوری دارای دو ردیف چرخ دنده است.یک ردیف مخصوص درگیر شدن با دنده استارت بوده و ردیف دیگر که فاقد دو دندانه است برای فعال کردن سنسور دور موتور مورد استفاده قرار می گیرد.

سنسور

این سنسور با داشتن دو پایه ارتباطی بهECU می تواند به صورت امواج شبه سینوسی اطلاعات مربوط به دور لحظه ای موتور را بهECU ارسال می کند. این سنسور درست در بالای سر چرخ دنده های فلایویل دور موتور قرار گرفته است.انتهای این سنسور القایی حساس که واحد آهنربای دائم و یک سیم پیچ است با چرخ دنده های فلایویل دور موتور که کمی جلوتر از فلایویل اصلی موتور است چند میلیمتر فاصله دارد. این فلایویل شامل60 دنده منظم است که دو دندانه آن را برداشته اند.

در هنگام چرخش فلایویل به ازای گذشت هر دندانه از جلوی سنسور یک پالس شبه سینوسی در سنسور تولید شده و بهECU ارسال می شود لذا اولین چیزی که این سنسور بهECU اعلام می کند حرکت فلایویل که معمولا توسط استارت ایجاد می شود. این نقطه تنها نقطه اشتراک استارت و سیستم انژکتور موتور است و در حالت کلی ارتباط مستقیمی بین این دو وجود ندارد.حین چرخش فلایویل هنگامی که دو دندانه پاک شده به سر انتهایی سنسور رسید دو پیستون1و4 در نقطه مرگ بالا هستند و چون در این لحظه هیچ سیگنالی ارسال نمی شود و بدین ترتیب ECU متوجه می شود و با فهال کردن کویل و انژکتورها دستور جرقه و پاشش سوخت را می دهدو همینطور پس از180درجه که نقطه مرگ پیستون2و3است همین عمل برای آنهاانجام می شود.

در حذف کردن دو دندانه به جای یک دندانه باید دقت کرد. دو دندانه حذف شده با احتساب 60 دندانه در 360 درجه شامل 12 درجه می شود.این به این معنی است که ECU 12درجه قبل از نقطه مرگ بالا سیگنال را می گیرد(آوانس استاتیکی خودروها در حدود 8الی10درجه است). اگر یک دندانه پاک شود آوانس استاتیکی 6درجه خواهد بود اما حالا آوانس استاتیکی 12درجه است ولی 10درجه آوانس توسط ECU تایید می شود.
