سقف بیگیت

نکات مهم در اجرای سقف بیگیت

  • در اجرای سقف بیگیت، ضخامت ورق گالوانیزه باید حداقل 6 میلی متر و ضخامت بتن 50 میلی متر باشد.
  • قالب بیگیت باید در برابر وزن شبکه میلگردی، بتن و بارهای وارده حین اجرا مقامت لازم را داشته باشد.
  • در اجرای این قالب ها برای بستن ابتدا و انتهای قالب ها باید تمهیدات لازم صورت گیرد تا از خروج بتن و شیره آن در حین اجرای کار جلوگیری شود.
  • اگر در حین اجرای این نوع سقف از شمع بندی زیر سقف استفاده نشود، تنش های حاصل از وزن شبکه میلگردی، بتن و بارهای حین اجرا به تنش های حاصل از بارگذاری بعد از گیرش بتن اضافه می شود و مقطع تیرچه باید بر اساس مجموع تنش ها محاسبه شود.
  • در طراحی و اجرای این سقف باید جزئیات دقیق مسیر و محل نصب تأسیسات مکانیکی و برقی مد نظر قرار گرفته شوند.

مراحل اجرای سقف بیگیت

  1. تیرریزی: عملیات تیرریزی مطابق نقشه های اجرایی صورت می گیرد.

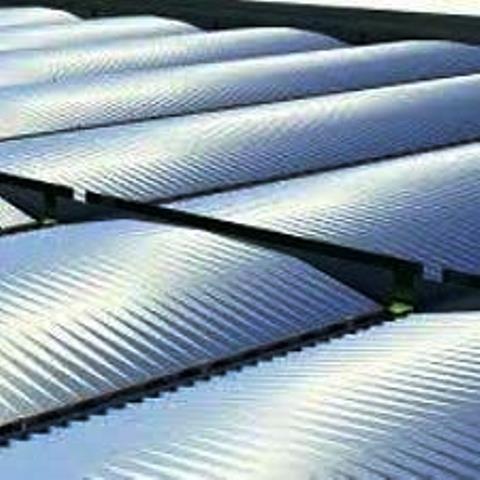

  2. نصب قالب های بیگیت: این قالب ها بدون نیاز به بست یا پرچ بر روی نبش های نشیمن تیرها قرار داده می شوند.
  3. فلشینگ: به منظور جلوگیری از ریزش بتن از قالب فلشینگ بیگیت در قسمت پل ها استفاده می شود.
  4. بستن دور کار: دور کار با تخته هایی که ارتفاع آن ها 20 سانتی متر است احاطه می شود.
  5. آرماتوربندی: طبق استاندارد سیستم بیگیت، شبکه آرماتور اجرا می شود.
  6. شمع بندی: فقط زیر تیرهای سقف و قبل از بتن ریزی باید شمع بندی صورت گیرد.
  7. بتن ریزی: بتن ریزی باید طبق نقشه های اجرایی و ضخامت مشخص صورت گیرد.

سقف بیگیت

نکات مهم اجرای سقف بیگیت

  • ورق های قوسی شکل تنها نقش قالب را ایفا می کنند و مقاومت فولاد آن ها نباید در محاسبات آورده شود.
  • برای استقرار قالب بیگیت، باید دو پروفیل نبشی 30 در 30 را به لبه تیرچه ها و تیرهای قاب اصلی با زاویه مناسب به عنوان نشیمن گاه جوش کنید.
  • ضخامت ورق قالب باید حداقل 0.6 میلی متر باشد.
  • حداقل ضخامت بتن موجود در راس قالب باید 50 میلی متر باشد.
  • حداقل ضخامت بتن در محل تیرچه ها باید 17 سانتی متر باشد.

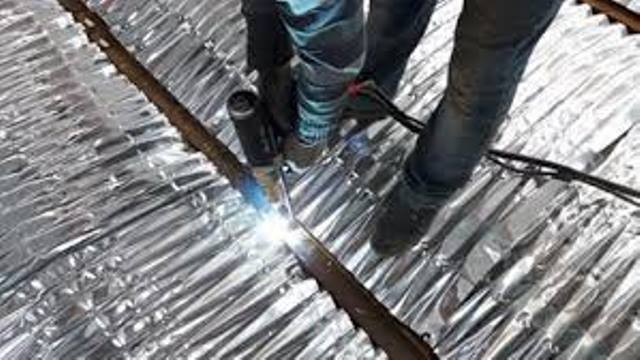

  • ارتفاع برشگیرها باید به گونه ای در نظر گرفته شود که سطح بالایی آن حداقل 2 سانتی متر بالاتر از راس قالب قرار بگیرد.

نکات مهم در تیر ریزی سقف بیگیت

  • فاصله های تیر ریزی سقف بیگیت باید مطابق با نقشه و به وسیله شابلون از یک طرف انجام گیرد. در دهانه آخر نیازی به شابلون نمی باشد.
  • تیر ریزی سقف باید مطابق با نقشه های اجرایی و رعایت رواداری اجرا شود.
  • به دلیل عملکرد مرکب بتن و تیر، مقاطع تیر ریزی نسبت به سقف های غیر کامپوزیتی اصولا دارای پروفیل های سبک تری می باشند.
