کاربرد فلنچ چیست؟

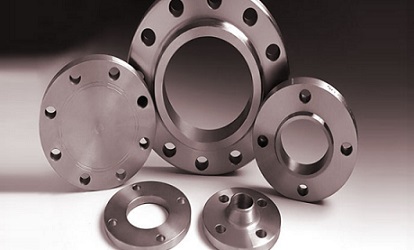

فلنچ Flange قطعه یا صفحه دیسکی شکلی می باشد که بروی آن سوارخ هایی تعبیه شده است که معمولا به صورت جفتی و به کمک پیچ و مهره یا گسکت دو قطعه را به یکدیگر متصل می کنند. در واقع فلنج ها از پرکاربردترین اتصال دهنده لوله، شیرآلات و قطعات به یکدیگر هستند.

مهم ترین مزیت فلنج این است که در صورتی که دو عدد لوله را مستقیما به یکدیگر جوش دهید و بخواهید آن ها را از هم جدا کنید باید توسط برشکاری این کار را انجام شود اما در صورتی که از فلنج ها استفاده کرده باشید، می توانید به راحتی با باز و بسته کردن پیچ و مهره ها این کار را انجام دهید.

کاربرد فلنج در صنعت

  • ساخت محفظه های خلا با فلنج
  • اتصال دهی دکل های مخابراتی
  • تولید کفش اسکی با کمک فلنج
  • کاربرد در صنایع نفت و گاز
  • استفاده در تجهیزات بیمارستانی
  • استفاده در خطوط لوله انتقال سیال
  • کاربرد فلنج در تجهیزات آتش نشانی
  • کاربرد فلنج در تأسیسات هسته ای

مشخصات فلنج ها

  • نام تجاری تولید کننده فلنج
  • سایز اسمی لوله که شامل قطر خارجی لوله ای که فلنج به آن جوش داده
  • کلاس فلنج (مقدار فشار قابل تحمل)
  • شکل سطح فلنج
  • ابعاد فلنج
  • مواد تشکیل دهنده فلنج
  • کد مربوط به عملیات حرارتی صورت گرفته بروی فلنج
  • کد تولید فلنج

استاندارد فلنج ها

فلنج ها بسته به جنس، نوع ساخت و فشاری که تحمل می کنند به استاندارد های زیر تقسیم می گردند:

استاندارد ASME B16.5

طبق این استاندارد فلنج های فولادی به کلاس های 150-300-400-600-900-1500-2500 تقسیم بندی می شوند. این اعداد نشان دهنده ماکزیمم فشار برحسب PSI بوده که فلنج ها در حداکثر دمای مجاز می تواند تحمل کنند. البته مقدار فشار قابل تحمل در دماهای مختلف فرقی ندارد.

استاندارد ISO

در این استاندارد PN نشان دهنده فشارتحمل فلنج های فولادی وآلیاژی است که فشار اسمی بر حسب BAR را نشان می دهد. به عنوان مثال PN30 یعنی فشار کارکرد فلنج 30 Bar است.

استاندارد API

در استاندارد API رده های API 6BX، API 6A و API 6B وجود دارد. این نوع فلنج ها دارای تحمل فشار بیشتری نسبت به استاندارد ANSI بوده و به کلاس های 2000-3000-5000-10000-15000 تقسیم می گردد.

قیمت فلنج

قیمت فلنج به عواملی نظیر استاندارد، نوع فلنج و جنس آن بستگی دارد.
